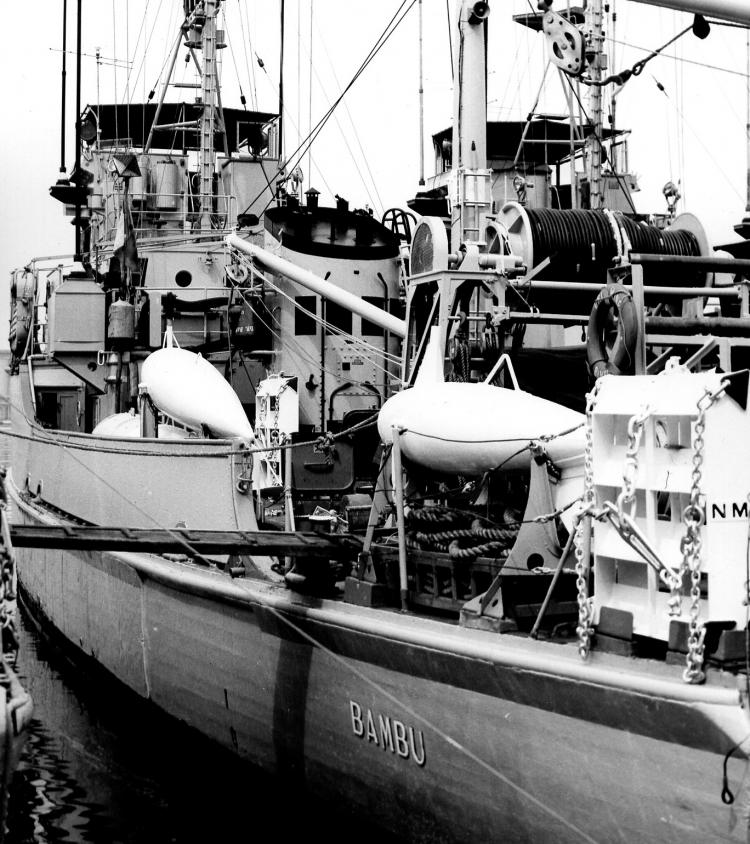

Dragamine Classe LEGNO (particolari)

Alle cinque tavole in catalogo con il n.369 contenenti il piano di costruzione ed i piani generali della nave, si aggiungono le 45 tavole originali sottoin­dicate. Una documentazione veramente unica, per una superfice di circa 90 mq ed una lunghezza di  quasi 120 metri.
Tughe, casotti e plance; plancia e sala nautica; sistemazione generale coper­tino e stiva; sezione maestra; sezione longitudinale accessi e puntelli; porte in legno e in metallo; scale; manovra delle ancore; ancora tipo Danforth da 230 kg; telai di sostegno salvagenti collettivi; sostegni mezzi di salvataggio; sistemazione quadrato ufficiali; sistemazione alloggio equipaggio; fran­gionde; attrezzatura di rimorchio; sistemazione di sgombero attrezzatura di dragaggio; sistemazioni di coperta per dragaggio; sistemazione in coperta attrezzature di dragaggio; sistemazione di sgombero galleggiante e depres­sore; gru per dragaggio e particolari; sistemazione per affondamento cassa benzina; sistemazione locale timoneria; sistemazione tamburo per cavi; pa­vesata; bitte e passacavi; passacavi poppiero; aperture esposte ventila­zione; sistemazione e particolari delle antenne dell'impianto radio; colonna isolante antenna; colonna da carico, boma e attrezzatura; albero; gru diverse; guar­dacorpi, tende e candelieri; sistemazione e particolari riforni­mento nafta in navigazione; posizione dei fanali di navigazione, ancoraggio e segnalazione; timoni, assi, losche e basamenti; sistemazione linee d'assi; cavalletti e astucci fuoriuscita assi; elica quadripala Ø 1,52 m; assieme del motore die­sel Mod. 8-268 A e del generatore; motore di propulsione, ridut­tore e inver­titore; fumaiolo; specchio di poppa; sviluppo del fasciame.
